硫酸(H2SO4)是半導體制造中使用的一種關鍵化學品，廣泛應用于晶圓清洗、光刻膠剝離、蝕刻和化學拋光。在晶圓清洗中，硫酸可有效去除硅晶圓表面的有機殘留物和污染物，確保基板潔凈，可用于后續工藝步驟。對于光刻膠剝離，硫酸通常與*混合，形成“Piranha蝕刻液”，這種強氧化性溶液可高效清除晶圓上的有機材料。此外，高純硫酸在蝕刻過程和化學拋光中發揮著關鍵作用，在前者中用于半導體材料的結構成型與圖案化加工，在后者中用于確保表面達到所需的平整度和質量要求。
工藝化學品（包括硫酸）的純度是半導體制造中的一個關鍵因素。即使是痕量的離子或顆粒污染物也可能導致短路、沉積問題和腐蝕等缺陷，最終影響器件性能降低成品率并增加生產成本。此外，雜質還可能引發長期可靠性問題，如器件退化和過早失效，這對汽車安全系統以及醫療器械等高可靠性應用構成重大風險。因此，嚴格控制硫酸中的雜質對于確保優質可靠的半導體器件生產至關重要。
隨著半導體技術的持續進步，市場對高度集成的微型芯片的需求不斷增長，對加工化學品的清潔度提出了更嚴苛的要求。半導體制造商正在努力進一步降低檢測限，以滿足超痕量雜質分析的需求。SEMI C44-0618“硫酸規范與指南”1將C級中各類金屬元素的雜質限值設定為100 ppt(萬億分之一)，D級設定為10 ppt。要實現如此低的檢測閾值，需要采用先進的分析技術，電感耦合等離子體質譜（ICP-MS）憑借其高靈敏度和精密度，成為理想技術。
除實現超痕量檢測外，在硫酸分析中維持長期分析穩定性對ICP-MS的應用提出了額外挑戰。硫酸的高粘度、低揮發性和腐蝕性可能導致儀器接口上硫酸沉積和腐蝕，隨著時間的推移，可能影響測量的準確度。為確保數據可靠性和重現性，必須要有穩健的分析流程和儀器。
本研究提出了一種使用NexION® 5000多重四極桿ICP-MS在多重四極桿模式下對9.8% H2SO3中的13種金屬元素(Na、Mg、Al、K、Ca、Cr、Fe、Co、Ni、Cu、Zn、Ag、Pb)進行定量分析的方法。2通過檢測限（DL）、背景等效濃度（BEC）及長期穩定性等指標對數據質量進行了評價。
實驗設計
樣品和標準溶液制備
所有樣品制備和分析均在10,000級潔凈室內的100級層流罩中進行。
?半導體制造中使用的是98%的硫酸，當使用ICP-MS分析時，通常使用超純水對其稀釋10倍。本研究中使用BASF(中國臺灣工廠)的高純濃硫酸(98 wt%)，按重量使用超純水(Millipore，>18.2 ΩM·cm)進行10倍稀釋，獲得最終濃度9.8%。
?采用標準加入法(MSA)進行定量分析。通過連續稀釋“所用耗材”表格中所列的1000 ppm單元素儲備液(TruQ™ms，珀金埃爾默)，使用2%硝酸制備成10ppb的中間濃度多元素儲備標準溶液。在9.8% H2SO4中加標該最終標準溶液，得到1、5、10及20 ppt添加濃度。
儀器
所有實驗均使用NexION 5000 ICP-MS（珀金埃爾默）執行。儀器組件及工作條件如表1所示。
表1.NexION 5000 ICP-MS儀器組件和工作條件(點擊查看大圖)
*針對2.5%氧化物優化熱等離子體，針對最大穩定性優化冷等離子體。
應對硫酸分析中的粘度挑戰
硫酸分析中的主要挑戰是其粘度較高，這可能導致樣品在接口處沉積，進而可能影響測量的長期穩定性。為解決這一問題，維持分析靈敏度的同時盡可能減少進樣量至關重要。通過產生更細、更干燥且更穩定的氣溶膠可以實現這一點。
?本研究中采用設置為5℃的帕爾貼冷卻(PC3X)進樣系統，并結合旋流霧室和全基體進樣系統(AMS)氣體導入端口。引入等離子體前，PC3X系統對氣溶膠進行冷卻，有效過濾掉較大液滴，僅容許更細的氣溶膠到達等離子體。AMS氣體進一步稀釋氣溶膠，有助于形成更細、更干燥的穩定氣溶膠流。3
等離子體干擾
電感耦合等離子體質譜（ICP-MS）易受等離子體氣體和/或基質成分產生的多原子及同量異位素離子引發的光譜干擾影響。常見的等離子體源干擾包括Ar+、ArH+和ArO+分別影響Ca+、K+和Fe+的分析。在反應模式下，采用專有的通用池技術(UCT)可有效應對這些挑戰。4配備多重四極桿技術的儀器(如NexION 5000 ICP-MS)能夠更有效地消除干擾。
?NexION 5000以MS/MS模式運行時，第一個四極桿分析器(Q1)選擇性傳輸目標質量數，同時剔除干擾離子，從而凈化離子束并降低背景噪聲。隨后離子進入四極桿通用池(Q2)，通過受控的氣相反應消除光譜干擾。最后，第二個四極桿分析器(Q3)會過濾掉所有殘留干擾物，確保只有目標分析物到達檢測器。氨氣(NH3)的電離能較低(9.7 eV)且具有一對電子，因此是一種高活性反應氣體。本研究中采用氨氣作為所有目標元素分析的反應氣體。如表3所示，針對Zn采用質量轉移模式，其余元素使用MS/MS原位模式。
?在Ag和Pb分析中，使用氨氣時，光譜干擾不是主要問題。相反，使用氨氣可以利用其碰撞聚焦效應，提高靈敏度。對于以原位模式分析的元素，還采用了冷等離子體條件以達到更低的背景等效濃度(BEC)。
硫酸中鋅分析的光譜干擾
如表2所示，除等離子體干擾外，硫酸(H2SO4)作為基質還會引入多種光譜干擾。
表2.受S干擾影響的元素
(點擊查看大圖)
?在受影響的元素中，鋅(Zn)受到的干擾最嚴重，痕量分析的挑戰最大。鋅缺乏主要同位素，其豐富的三種同位素(64Zn、66Zn和68Zn)均受到硫基多原子的嚴重干擾。其中，豐富的同位素64Zn還會受到64Ni的同量異位素干擾。在半導體級工藝化學品中，金屬雜質含量通常極低。由于64Ni的天然豐度較低(0.926%)，其對64Zn的干擾通常極少。然而，如果Ni水平較高，則可能帶來明顯干擾。
?Zn的第一電離能高于其他目標元素，且缺乏主要同位素因此其靈敏度本來就較低。此外，9.8%硫酸的信號抑制會進一步降低靈敏度。對于超痕量分析而言，保持足夠的靈敏度至關重要，因為這直接決定了檢測限和數據準確度。
?為減少硫酸分析中對Zn的干擾，采用氨氣模式下的質量轉移模式是有效的方法。該方法使Zn在反應池中形成團簇，從而遠離干擾。配備軸向場技術(AFT)的通用池在該過程中發揮著關鍵作用，其通過精準控制離子在反應池中的停留時間，優化反應動力學與效率。
?AFT電壓可在0至475 V之間調節，反應(DRC)模式通常設置為250 V。但對于形成高價團簇且要求更長停留時間的反應，通常選較低的電壓。
?Zn可與氨氣發生反應，反應池中會形成多個Zn團簇，可使用子離子掃描質譜圖進行觀察。如圖1所示，當Q1的質量數設置為66時，在Q3的質量數117處觀察到最高峰，對應Zn(NH3)3為豐度最高的團簇。與較低的團簇形成程度相比，更高程度的優勢更大，因為這可降低與氨氣形成高價干擾團簇的可能性，從而確保背景噪聲更少。將Q1的質量數設置為64時，也觀察到相似的團簇形成模式。
圖1.顯示Zn與NH3團簇形成的子離子掃描質譜圖(點擊查看大圖)
?AFT對Zn(NH3)3團簇形成的優化如圖2所示。如圖所示，Zn簇離子(66/117和64/115)的靈敏度隨AFT電壓的變化而變化，并在20 V時觀察到最高靈敏度，該電壓值遠低于反應池的常用電壓。換言之，通過特定的AFT優化，實現了靈敏度的顯著提升。

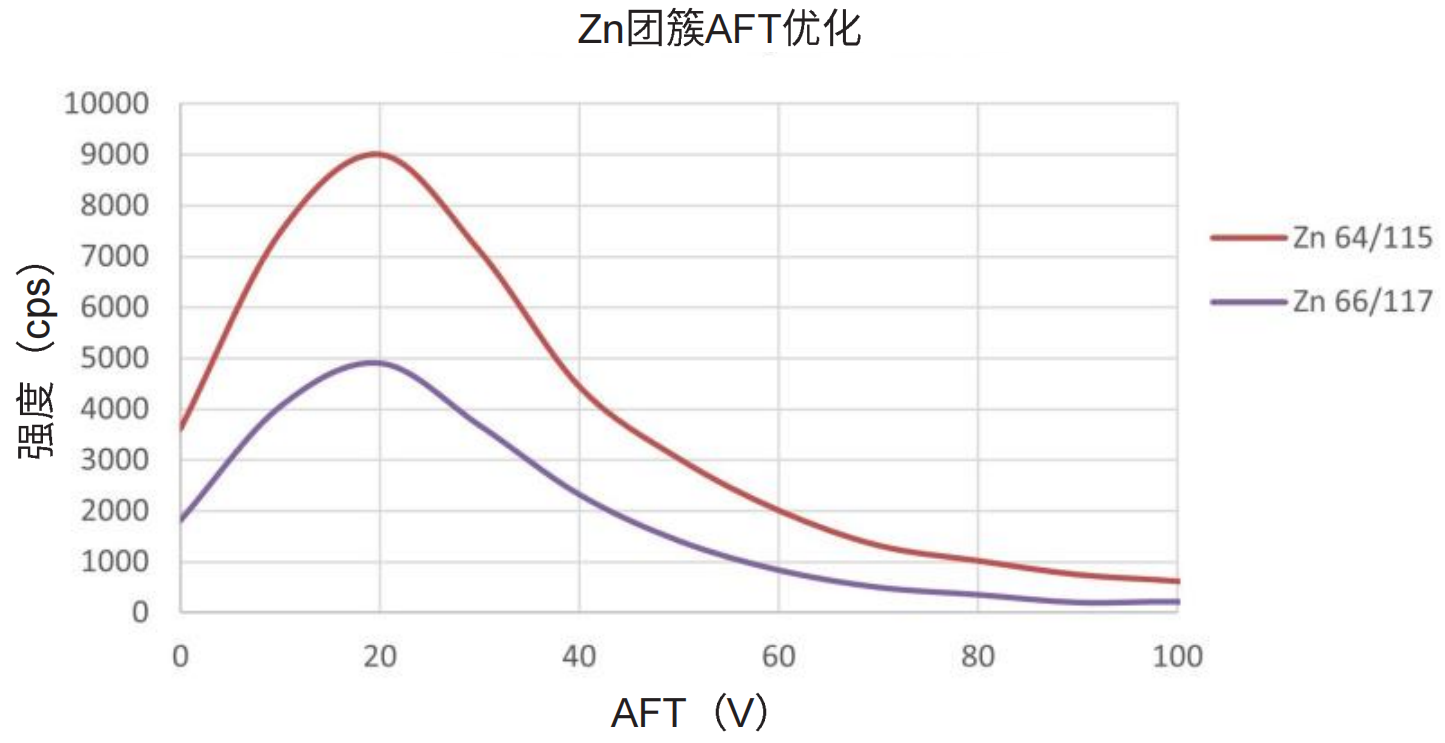

圖2.Zn團簇(66/117和64/115)的靈敏度隨AFT變化的函數，使用200 ppt Zn元素標準溶液在9.8%硫酸中測量(點擊查看大圖)
結果和討論
線性度
校準曲線如圖3所示，所有曲線的相關系數(R)均大于0.999，在校準范圍內表現出良好線性。
圖3.所有目標元素的校準曲線(采用標準品范圍1-20 ppt的9.8% H2SO4溶液)(點擊查看大圖)
方法檢測限和背景等效濃度
方法檢測限(MDL)計算為未加標9.8% H2SO4溶液10次重復測量值的標準偏差的3倍，背景等效濃度(BEC)為未加標9.8% H2SO4溶液的測量濃度。MDL與BEC數據總結見表3。所有元素的MDL均低于1 ppt，使用10倍稀釋系數時，相當于未稀釋硫酸中低于10 ppt，表明該方法可滿足D級硫酸的元素分析要求。

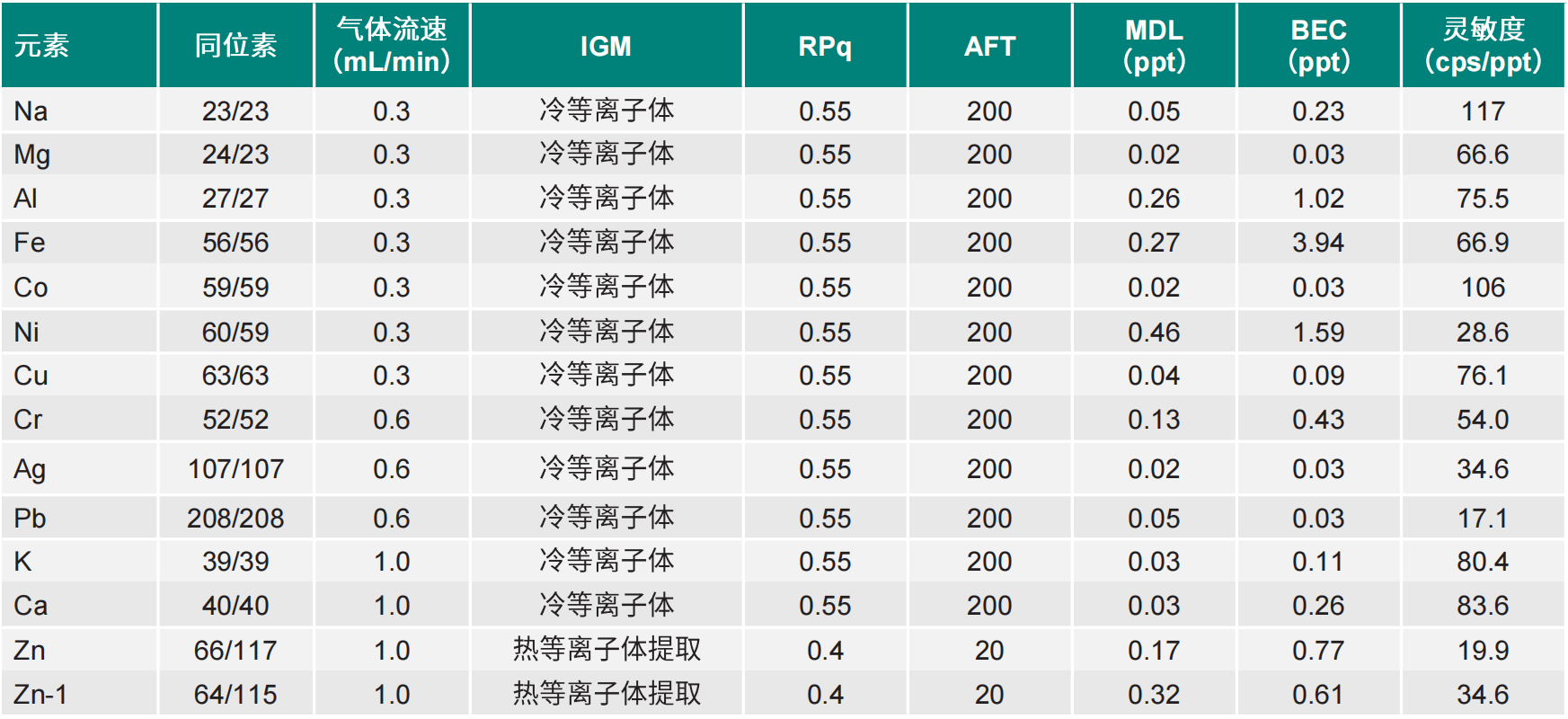

表3.方法設置(點擊查看大圖)
?BEC取決于樣品本身的雜質含量以及樣品處理和實驗室環境中的污染控制。除Fe、Ni和AI外，多數元素的BEC均低于1 ppt。在萬億分之一的超痕量水平下，靈敏度同樣是獲得準確結果的重要因素。對于H2SO4基質中具挑戰性的元素Zn，采用66/117達到了20 cps/ppt的靈敏度，采用64/115達到了35 cps/ppt的靈敏度，是目前硫酸分析中報告的最高靈敏度。
穩定性
向9.8% H2SO4溶液中加標10 ppb的中間濃度多元素標準品使之達到10 ppt的水平，使用所得溶液進行穩定性試驗。通過連續進樣并分析標準溶液且樣品間不進行沖洗，評價了儀器的穩健性。以元素回收率隨時間的變化作為穩定性指標。
?如圖4所示，4小時運行期間，所有目標元素回收率均保持在85%-115%范圍內，表明分析方法與儀器具有很好的穩定性。值得注意的是，該實驗是旨在評估系統極限穩健性的壓力試驗。在常規分析中，建議在樣品間采用1% HNO3等稀酸溶液進行沖洗，既可清除之前樣品運行的殘留，又可清理硫酸沉積，從而進一步提升儀器的長期穩定性。5
圖4.通過連續抽吸和分析以10 ppt濃度加標的9.8% H2SO4溶液4小時進行的穩定性試驗(點擊查看大圖)
結論
我們對NexION 5000 ICP-MS用于9.8%半導體級硫酸中13種元素的分析進行了評價。我們采用了結合冷和熱等離子體條件的單一方法：Zn采用熱等離子體條件下質量轉移模式進行分析，其余元素均采用冷等離子體條件下MS/MS原位模式進行測量。通過方法檢測限(MDL)背景等效濃度(BEC)及長期穩定性等指標，對儀器性能進行了評價。
所有目標元素的檢測限均低于0.5 ppt，多數低于0.1 ppt滿足SEMI C044-0618 D級要求。除Fe、Ni和Al因樣品處理或環境導致的污染造成BEC數值較高外，多數元素的數值均低于1 ppt。在質量轉移模式下，Zn的靈敏度在66/117下為20 cps/ppt，在64/115下為35 cps/ppt，是目前硫酸分析中報告的最高靈敏度。在1-20 ppt校準范圍內:所有目標元素均表現出優異的線性度(R>0.999)。
通過連續進樣以10 ppt加標的9.8% H2SO4溶液4小時進行了穩定性試驗。元素回收率維持在85%-115%之間，證明了分析方法與儀器的穩健性和可靠性。
所用耗材
(點擊查看大圖)
參考文件
1. SEMI C44-0618 “Specification and Guide for Sulfuric Acid”
2.NexlON 5000 Multi-Quadrupole ICP-MS-PerkinElmer Interactive Brochure, 2020.
3. “All Matrix Solution System for NexlON ICP-MS Platforms”, PerkinElmer Technical Note,2023.Consumables Used
4. Scott Tanner and Valdimir Baranov, "Theory, Design and Operation of a Dynamic Reaction Cell for ICP-MS", Atomic Spectroscopy, Vol. 20(2), March/April 1999.
5. Chady Stephan and Ewa Pruszkowski, “Ultra-TraceElemental Analysis in High-Purity Sulfuric Acid”, PerkinElmer Application Note, 2021.
