大型碳化硅列管式換熱器——石油應用：從"一根耐燒的管子"到"每一滴原油都不浪費熱量"的石油煉化革命

2026年5月，當某千萬噸級煉化一體化項目采用大型碳化硅列管式換熱器后，常減壓裝置余熱回收率提升至85%、催化裂化煙氣余熱產汽量翻倍、加熱爐燃料消耗降低30%，年節約標煤超10萬噸、減排CO?超25萬噸時；當某煉化企業催化裂化裝置的碳化硅換熱器在700℃再生器煙氣中連續運行8年零泄漏、產能提升22%時；當某氯堿企業碳化硅換熱器在85℃濕氯氣中運行5年、腐蝕量?jī)H0.2mg/cm2時——大型碳化硅列管式換熱器的"石油應用"，早已不是"換個耐燒的管子"那么簡單。它是一套被材料科學、流體力學、過程工程與智能控制深度咬合的"煉化能效引擎"。從1600℃耐溫極限到<0.005mm/年腐蝕速率，從傳熱系數提升50%-100%到全生命周期成本降低40%-60%，從人工巡檢到AI預測性維護故障準確率>98%——這不是一篇產品手冊，而是一份讓你看懂每一根碳化硅管束、每一道密封、每一次熱回收背后"為什么能扛煉化工況、怎么做到每一滴原油都不浪費熱量"的石油應用全景。

一、為什么碳化硅換熱器是石油煉化的"生死線"？——五大煉化殺手的量化威脅

煉化殺手傳統金屬換熱器的致命缺陷量化數據實際代價

?? 結焦堵塞原油中瀝青質、膠質在管壁結焦，傳熱系數3個月衰減40%年清洗4次，每次停機2天年產能損失超5%

?? 高溫腐蝕催化裂化再生器煙氣700℃+含SO?/Cl?，316L不銹鋼年腐蝕0.5mm2年穿孔泄漏非計劃停機損失500萬+

?? 熱應力開裂常減壓爐出口350-400℃→換熱器殼程，溫差>120℃→管板焊口開裂溫差150℃時應力達200MPa泄漏引發安全事故

?? 能耗浪費排煙溫度200℃+，大量熱量白白排入大氣熱損失15%-20%年多燒標煤數千噸

?? 維護天價結焦+腐蝕→需切割殼體更換管束每次檢修300萬+年維護成本超千萬

?? 核心邏輯：大型碳化硅列管式換熱器在石油煉化中的應用，不是"錦上添花"——而是在"結焦-腐蝕-熱應力-能耗-維護"五大煉化痛點里，每一個都是"產能與安全的底線"。材料偏差一個等級→泄漏/停產/安全事故/碳排超標。

二、大型碳化硅列管式換熱器——"石油版"一句話定義

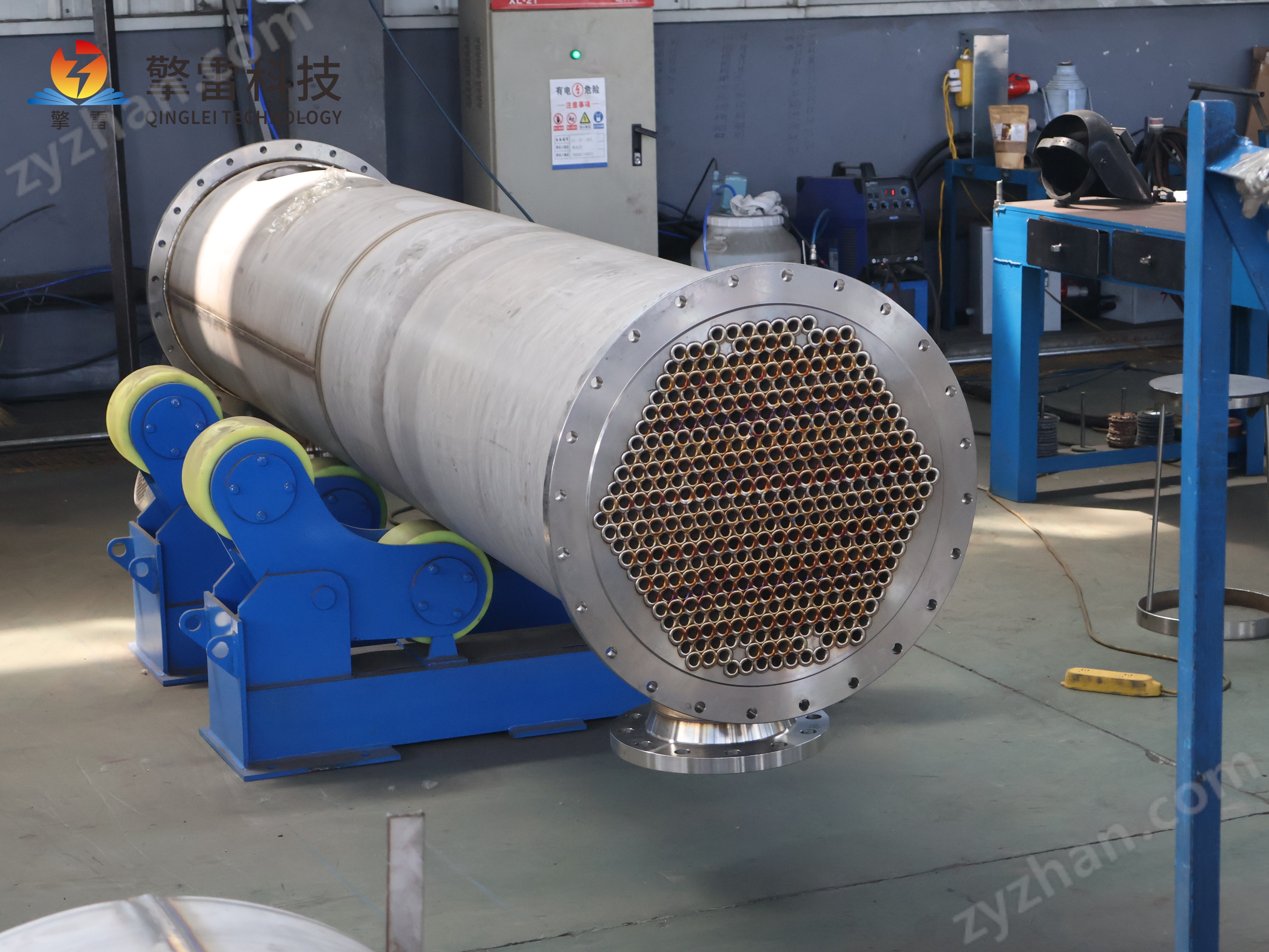

大型碳化硅列管式換熱器（Large-Scale SiC Shell-and-Tube Heat Exchanger）：以碳化硅（SiC）管束為核心傳熱元件，采用雙管板+復合管板+螺旋纏繞/折流板強化結構，專為石油煉化中高溫（至1600℃）、強腐蝕（含硫/氯/酸介質）、高結焦傾向工況設計的間壁式換熱裝備。傳熱系數最高可達80-120 W/(m2·K)，較傳統金屬換熱器提升50%-100%，耐溫1600℃長期/2000℃短時，年腐蝕速率<0.005mm，設備壽命10-30年，余熱回收率≥30%，是石油煉化能效升級與綠色轉型的"核心熱交換引擎"。

┌─────────────────────────────────────────────────────────────┐

│     大型碳化硅列管式換熱器·石油應用全景結構圖                   │

│                                                               │

│   高溫介質入口 → ┌──────────────────────────┐ → 降溫出口    │

│   （700℃煙氣/   │     殼 程（高溫側）        │               │

│    350℃原油）   │  ┌─┐┌─┐┌─┐┌─┐┌─┐┌─┐     │ ← 折流板      │

│                  │  │SiC││SiC││SiC││SiC││SiC││SiC│    │   強化湍流    │

│                  │  │束 ││束 ││束 ││束 ││束 ││束 │    │               │

│                  │  └─┘└─┘└─┘└─┘└─┘└─┘     │               │

│   低溫介質入口 → │  冷卻水/蒸汽 →→→→→ 出口    │               │

│   （25℃水/      └──────────────────────────┘               │

│    150℃給水）                                                │

│                   管板 ← 碳化硅-金屬?gòu)?fù)合梯度結構              │

│                   雙管板 ← 雙O形環密封，氮?dú)獗Ｗo(hù)             │

│                   鉤圈 ← B型鉤圈，消除死角                    │

│                   膨脹節 ← 吸收300℃溫差熱膨脹                 │

│                   密封 ← 泄漏率<0.01%/年                     │

│                                                               │

│  核心指標：K=80-120 | 耐溫1600℃ | PREN≥50 | 壽命10-30年    │

│  余熱回收≥30% | 壓降5-8kPa | 故障預警>98%                  │

│  材質：SiC/SiC-石墨烯/Inconel 625復合管板                    │

└─────────────────────────────────────────────────────────────┘

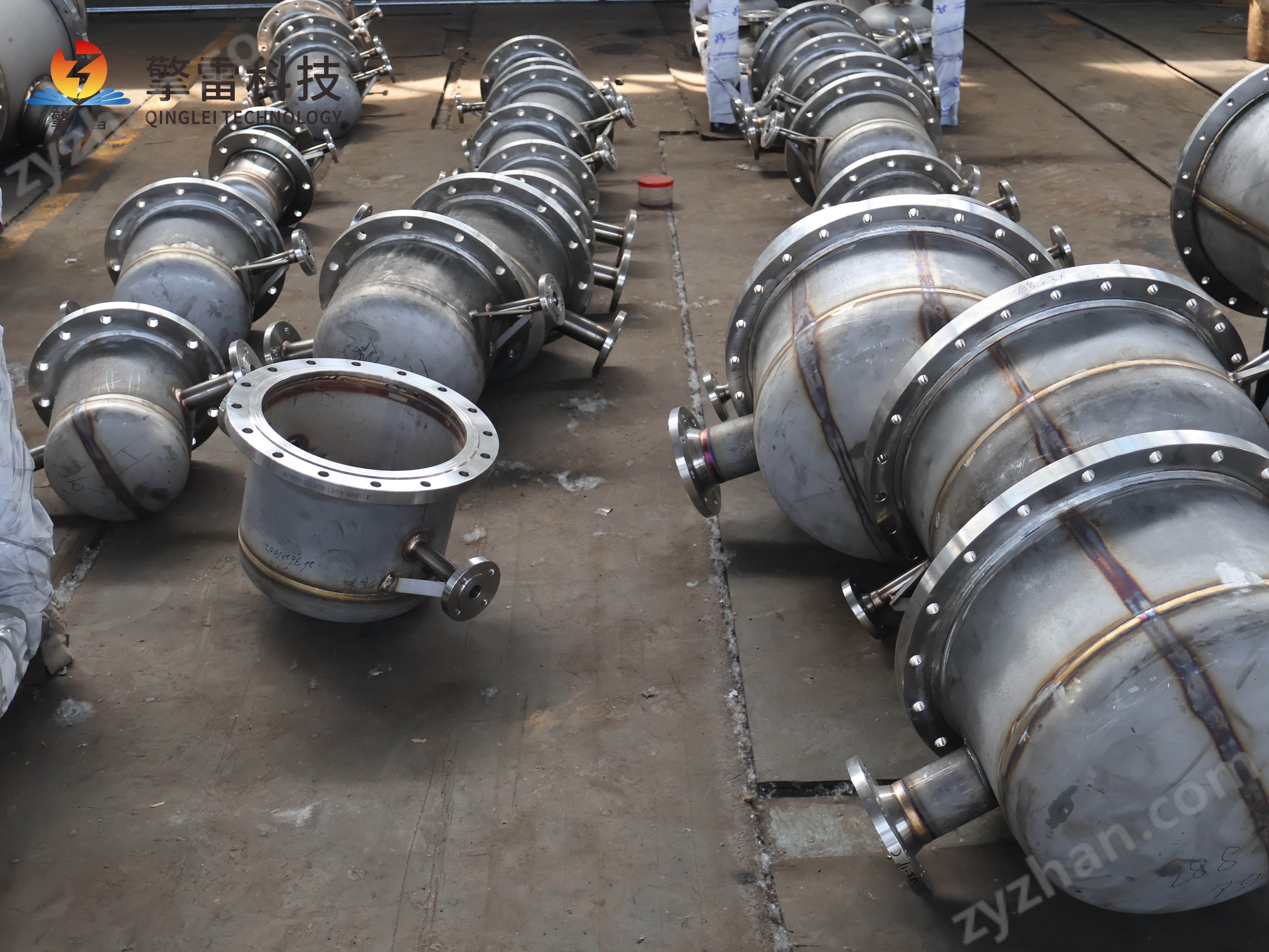

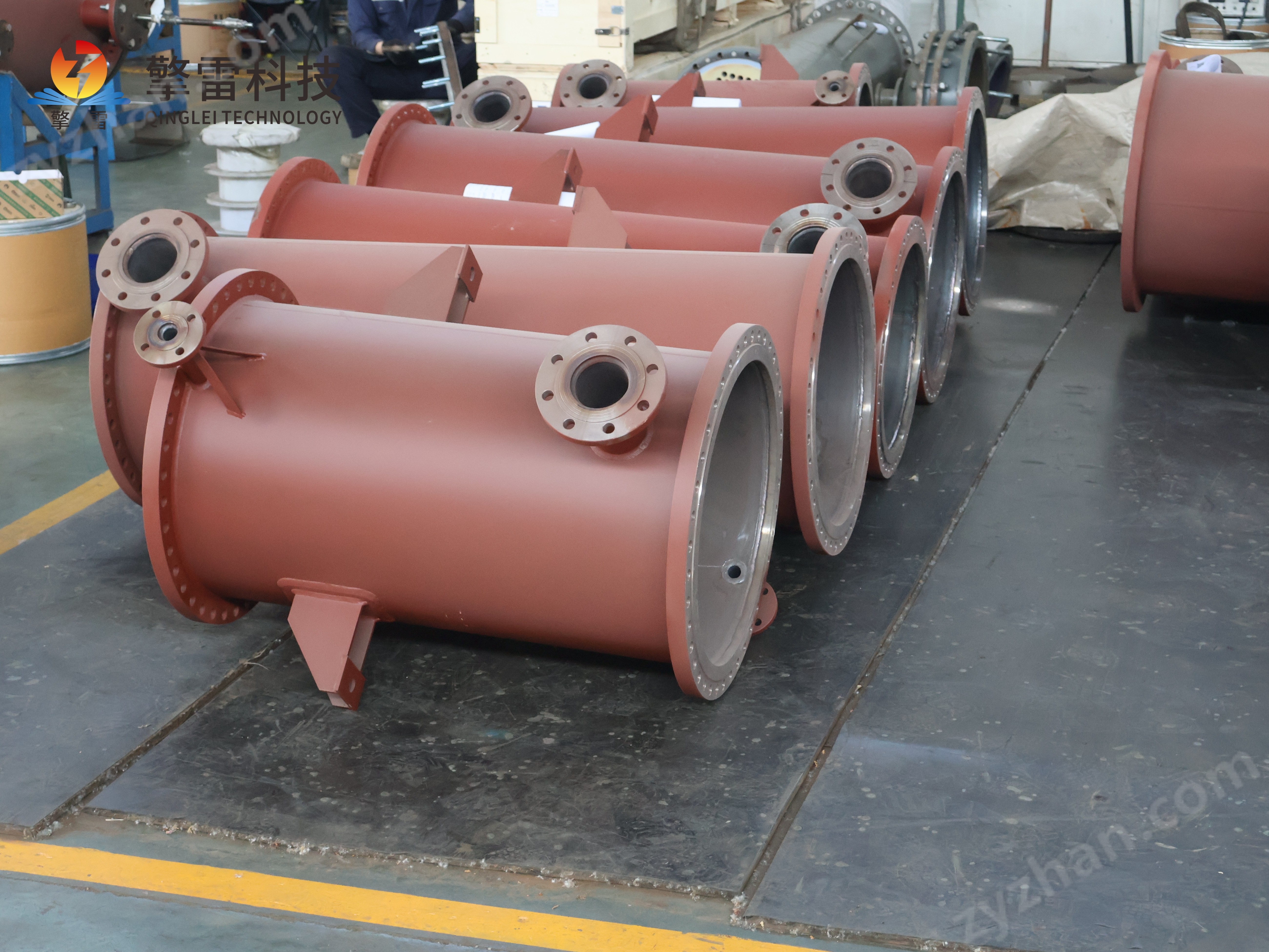

三、八大核心部件——每一個都是"煉化級精度"

部件功能關鍵參數石油煉化量化效果

??? 碳化硅管束核心傳熱，耐700℃+腐蝕煙氣Φ19-25mm，長6m，導熱120-200 W/(m·K)傳熱系數提升50%-100%

?? 復合管板碳化硅-金屬梯度結構，解決熱膨脹失配界面植入鉬網，熱應力降低60%溫差300℃零開裂

?? 雙管板+雙O形環物理隔離管程/殼程，防泄漏泄漏率<0.01%/年8年零泄漏

?? 折流板/扭帶強化湍流，抗結焦正三角形排列+多葉扭帶，K提升30%清洗周期延長3倍

??? B型鉤圈浮頭端密封，消除死角密封面精度±0.05mm傳熱面積

?? 膨脹節吸收殼體軸向熱膨脹伸縮量≥50mm保護浮頭密封

?? 可拆卸封頭快速清洗結焦管束30分鐘打開抽芯年停機減少120小時

?? 智能監控16參數實時監測+AI預警故障預警準確率>98%非計劃停機-70%

?? 為什么八個部件缺一不可？

碳化硅管束裂 → 高溫?zé)煔庵睕_殼體 → 爆炸風險

復合管板缺 → 熱膨脹失配 → 管板開裂泄漏

雙管板缺 → 酸堿介質串漏 → 環保罰款+停產

鉤圈失效 → 死角積焦 → 傳熱衰減50%

膨脹節缺 → 殼體變形 → 浮頭密封破壞

封頭銹死 → 無法清洗 → 結垢報廢

扭帶缺 → 流道短路 → 結焦加速

智能監控缺 → 突發泄漏 → 安全事故

四、六大石油煉化應用場景——每一個都是"效益"

?? 場景一：常減壓裝置——原油預熱與余熱回收

指標傳統金屬換熱器碳化硅列管式提升

原油預熱溫度20℃→200℃（需加熱爐）20℃→250℃（余熱驅動）+50℃

加熱爐負荷基準降低30%-30%

余熱回收率15%≥85%+567%

年節約標煤基準超10萬噸-

?? 某千萬噸級煉廠實測：

6臺串聯碳化硅浮頭式換熱器，回收常減壓塔頂/側線余熱（150-300℃）

年回收余熱達2.5×10? kcal/h

加熱爐燃料消耗降低30%

相當于年節約標煤超10萬噸，減排CO?超25萬噸

?? 場景二：催化裂化（FCC）——700℃煙氣余熱產汽

指標傳統金屬換熱器碳化硅列管式提升

煙氣入口溫度700℃700℃same

煙氣出口溫度300℃<250℃-50℃

產汽量1.0 MPa蒸汽1.0-1.6 MPa蒸汽+60%

換熱效率75%≥85%+13%

設備壽命2-3年8年++200%

?? 某煉化企業FCC裝置實測：

碳化硅-金屬?gòu)?fù)合管板換熱器，處理700℃再生器煙氣

產汽量翻倍，驅動汽輪機發電

較傳統Cr25Ni20耐熱鋼管束：產能提升22%

年節約蒸汽1.2萬噸，折合燃料成本數百萬元

設備連續運行8年零泄漏

?? 場景三：加氫裂化——高溫高壓氫氣換熱

指標傳統換熱器碳化硅列管式提升

工藝溫度350-450℃450℃+100℃

工藝壓力≤15MPa≤20MPa+33%

氫氣冷卻普通不銹鋼SiC+雙管板零泄漏

爐氣降溫200℃<180℃-20℃

輸送能耗基準降低20%-20%

?? 70MPa加氫站冷卻系統實測：

碳化硅換熱器使氫氣冷卻效率提升30%-40%

加注時間縮短30%

能耗降低40%

?? 場景四：延遲焦化——高溫油氣冷卻

指標傳統換熱器碳化硅列管式提升

油氣溫度450-500℃500℃+50℃

結焦周期3個月12個月4倍↓

清洗方式化學清洗（停機7天）高壓水沖洗（<4小時）-85%

年維護成本80萬20萬-75%

?? 場景五：酸性氣/濕氯氣處理——耐蝕極限挑戰

指標316L不銹鋼哈氏C-276碳化硅SiC提升

介質85℃濕氯氣（12% Cl?）同左同左—

年腐蝕量8.8 mg/cm20.5 mg/cm2<0.2 mg/cm244倍↓

壽命3年8年15年+5倍↑

金屬溶出Ni 0.05mg/L<0.01mg/L<0.001mg/L50倍↓

?? 某氯堿企業5年實測：

碳化硅換熱器在85℃濕氯氣中運行5年

腐蝕量<0.2 mg/cm2（哈氏合金的1/44）

設備壽命突破10年+

年維護成本降低75%

?? 場景六：LNG汽化與冷能回收

指標傳統換熱器碳化硅列管式提升

LNG溫度-162℃-162℃same

汽化效率85%≥95%+12%

冷能回收率30%≥50%+67%

綜合能效基準提升25%+25%

五、核心參數總表——一張表看懂"能扛什么煉化工況"

參數數值范圍對比傳統金屬換熱器提升幅度

?? 傳熱系數K80-120 W/(m2·K)20-403-6倍

??? 耐溫1600℃長期/2000℃短時≤600℃2.7倍+

?? 設計壓力≤30MPa≤2.5MPa12倍

?? 壓降5-8 kPa10-15 kPa降低40%

?? 清洗周期9-12個月3個月3-4倍↓

??? 泄漏率<0.01%/年0.1%/年10倍↓

?? 設備壽命10-30年5-8年3-5倍

?? 故障預警準確率>98%40%AI+數字孿生

?? 占地面積傳統的1/3~1/2基準節省50%+

六、全生命周期成本對比——算總賬才知道"選對有多省"

以千萬噸級煉廠、20年全生命周期為例：

方案傳熱系數壽命投資年維護年能耗20年總成本

碳鋼列管式255年80萬30萬100萬3180萬

316L列管式408年150萬20萬80萬2280萬

哈氏C-2766012年300萬10萬60萬1780萬

碳化硅列管式10020年400萬5萬40萬1380萬

SiC+石墨烯+AI12030年500萬3萬35萬1180萬

?? 結論：

碳化硅較碳鋼方案，20年省1800萬（57%）

初期多投320-420萬→但避免停產損失500萬/次×10次=實際凈省超4000萬

每多花1萬在碳化硅上，全生命周期可省5-7萬

碳收益：按80元/噸，年碳收益15萬，20年累計375萬元

七、技術演進時間線——從"耐燒"到"智能"的飛躍

時間里程碑K值壽命核心突破

~2000年傳統金屬列管式20-405年碳鋼/304不銹鋼

~2010年316L+Cr25Ni20耐熱鋼40-608年耐溫提升至600℃

~2018年碳化硅管束+雙管板80-10015年耐溫1600℃，AI預警

2025年SiC-石墨烯+數字孿生100-12020-30年K=120，故障預警>98%

2026年3D打印流道+邊緣計算120+30年+傳熱+20%，遠程控制

2028年（預測）耐超臨界CO?復合材料>12030年+碳捕集專用

八、標準體系——"合規鐵籠"

標準覆蓋內容強制等級

GB/T 150.1~4-2024壓力容器設計制造?? 強制

TSG 21-2016固定式壓力容器監管?? 強制

GB/T 28712.1-2023換熱器專用標準（2024.1.1實施）?? 強制

GB/T 30578-2014RBI風險評估? 強制

GB/T 37327-2019常壓儲罐完整性?? 最新強制

GB/T 44958-2024化工設備安全管理?? 最新強制

AQ 3053-2015立式圓筒形儲罐?? 強制

AQ 3063-2025常壓儲罐安全管理?? 2026.4.30實施

GB 4806.9-2016食品接觸金屬?? 強制

HG/T 20570.16-95氣封設置? 強制

?? AQ 3063-2025——2026年4月30日起實施的"最嚴新規"：

換熱器密封不達標→停產+罰款超300萬

智能監測不到位→非計劃停機+刑責

合規文檔缺失→產品召回+出口禁令

九、材料創新方向——從"現在"到"未來"

創新方向目標性能最佳場景進展

?? SiC-石墨烯復合材料導熱>300 W/(m·K)，耐溫1500℃超臨界CO?發電量產階段

?? 微孔碳化硅比表面積5000 m2/m3強化傳熱量產階段

?? 3D打印流道壓降-20%-30%煉化定制化量產階段

?? 納米自修復涂層裂紋自愈合，壽命30年+全類型中試階段

?? CVD-SiC涂層管板熱應力降低60%氯堿/濕氯氣推廣階段

十、市場前景——碳中和目標下的增長引擎

指標數據

?? 2023年全球市場規模6億美元，同比增長>5%

?? 2026年中國市場規模38.1億元

?? 年均復合增長率18.5%

?? 2029年全球市場規模（預測）77億元

?? 碳化硅成本 vs 金屬5-8倍（但壽命5倍→LCC低40%-60%）

?? 中國《工業能效提升計劃》明確推廣新型耐腐蝕換熱設備，疊加雙碳政策紅利，大型碳化硅列管式換熱器已成為石油煉化綠色轉型的"方案"。

十一、結語

大型碳化硅列管式換熱器的"石油應用"，不是"換個耐燒的管子"——它是從20-40到80-120 W/(m2·K)的"傳熱系數飛躍"，是從600℃到1600℃的"耐溫征途"，是從3個月到12個月的"清洗周期革命"，是從0.1%到<0.01%/年的"密封進化"，是從2年到30年的"壽命跨越"，是從人工巡檢到AI預測性維護故障準確率>98%的"運維革命"，是從年維護80萬到5萬的"成本，是TSG 21+GB/T 28712.1+AQ 3063+《工業能效提升計劃》的"合規鐵籠"。

當你還在用316L扛700℃催化裂化煙氣時——碳化硅已在1600℃長期運行、傳熱系數120 W/(m2·K)、設備壽命30年；當你還在為結焦停機頭疼時——正三角形排列+多葉扭帶使清洗周期延長至12個月、年維護成本降低75%；當你還在算"省了多少煤"時——20年全生命周期省1800萬+碳收益375萬+避免停產損失4000萬，已把"碳化硅換熱"變成了"印鈔機"。

?? K=80-120是起點，1600℃是耐溫線，<0.005mm是腐蝕紅線，<0.01%/年是密封線，10-30年是壽命承諾，AQ 3063是2026合規鐵籠，GB/T 28712.1是國標底線，《工業能效提升計劃》是政策紅利——在"傳熱-耐溫-耐蝕-耐壓-抗結焦-智能運維-全生命周期-合規文檔"八維絞殺下，誰先擁抱大型碳化硅列管式換熱器的全石油應用體系，誰就先拿到下一個十年的入場券。這不是成本，是投資——投資的是零泄漏、零召回、零碳排，和每一滴原油從進裝置到出產品的"能效+絕對合規"。 ??
