概述

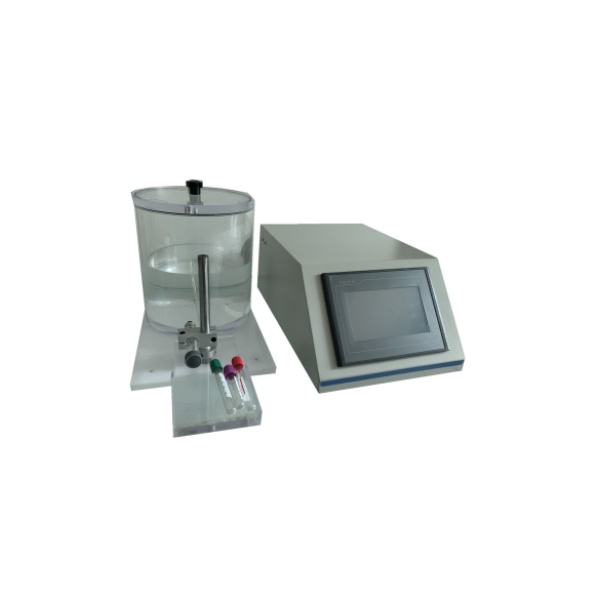

采血管真空度與體積測試儀，又稱真空采血管抽吸體積測試儀，是依據YY/T 0314-2021《一次性使用人體靜脈血樣采集容器》標準專門用于測定真空采血管抽吸體積性能的專用檢測設備。真空采血管依靠?jī)?nèi)部預制的真空度實現定量采血，其抽吸量的準確性直接關系到檢驗結果的可靠性、患者安全及臨床診斷的準確性。若抽吸體積不足，采血量將不足以完成臨床血樣檢驗；若抽吸體積過大（真空度過高），采血過程中的壓力差可能導致紅細胞破裂（溶血），進而影響檢驗結果。由于不同海拔地區大氣壓存在差異，同一批采血管在不同地域使用時，其實際抽吸量可能發生顯著變化。該測試儀通過模擬不同海拔高度環境下的氣壓條件，結合高精度稱重系統，精確測量采血管的實際抽吸體積，為預真空采血裝置的研發、生產及監管提供關鍵數據支持，廣泛應用于醫療器械生產企業、藥品檢驗機構、醫療機構及第三方檢測實驗室。

適用樣品

本測試儀主要適用于以下類型的樣品及檢測場景：

• 一次性使用人體靜脈血樣采集容器（真空采血管）：適用于各類規格的真空采血管，包括不同標稱采血量（如1mL、2mL、3mL、5mL、10mL等）和不同添加劑類型（普通管、血常規管、凝血功能管等）的產品抽吸體積測試。重點用于評估產品在不同海拔高度下的抽吸一致性，特別是標稱“高海拔使用”的采血管。

• 其他負壓采集容器：適用于其他利用預設真空度進行液體收集的醫療器械的抽吸性能評估。

• 適用行業：真空采血管生產企業、醫療器械檢驗機構、藥監部門、醫院檢驗科及第三方檢測實驗室。

測試原理

該測試儀基于負壓平衡原理和重量分析法進行設計。測試時，將待測真空采血管通過配套的穿刺裝置進行密封穿刺，使采血管內部與測試系統的真空室連通。通過測試儀內置的精密抽真空系統，根據采血管擬使用地區的海拔高度設定相應的模擬真空度值（0至-45KPa），使測試艙內氣壓精確等同于該海拔高度的大氣環境條件。在此模擬環境下，采血管依據內外壓差自動吸入液體介質。靜置規定時間（通常為1分鐘）使采血管內外壓力達到平衡后，通過精密稱量采血管在抽吸前后的重量差值，計算出實際進入采血管的液體體積。

具體而言，抽吸體積的計算基于質量稱重法。測試時，由精密電子天平稱量采血管在抽吸前后的質量變化，根據公式：抽吸體積 = （抽吸后質量 - 抽吸前質量） / 水的密度。在標準溫度下，水的密度取1g/mL，可直接計算出實際抽吸體積。該方法避免了直接體積測量的復雜性，通過質量換算實現高精度測量。抽吸體積反映的是采血管中進入的液體體積，該體積受到采血管預設真空度及環境大氣壓的綜合影響，是評價采血管在實際使用環境中是否能夠達到標稱采血量的核心性能指標。

測試標準

該測試儀的設計、制造和使用嚴格遵循以下行業標準：

• YY/T 0314-2021《一次性使用人體靜脈血樣采集容器》：中華人民共和國醫藥行業標準，由國家藥品監督管理局于2021年9月6日發布，2022年9月1日正式實施，全部代替YY/T 0314-2007版本。該標準適用于真空和非真空一次性使用靜脈血樣采集容器，不適用于采集針、持針器的要求。標準中明確了抽吸體積的試驗方法，包括樣品準備、抽吸體積測定（高海拔地區使用條件模擬）等具體要求。常規測試需在101kPa氣壓和20±2℃的環境中進行，采用附錄G對環境大氣進行校正；對于高海拔地區使用的采血管，則需依據附錄NB的方法，在模擬0-5000米海拔（對應0-45kPa真空度）的條件下開展測試。標準規定抽吸體積的允差范圍為±10%，這是判定采血管是否合格的核心依據。

• 《中華人民共和國藥典》：涉及醫療器械及包裝材料的相關通則中對于抽吸體積測定有原則性規定，可作為補充參考。

儀器特征

現代采血管真空度與體積測試儀普遍具備以下技術特征：

• 高精度測控系統：采用PLC（可編程邏輯控制器）工業控制系統，配合高精度壓力傳感器，真空度測量范圍為0至-45KPa，可模擬大氣壓下降至約5000米海拔高度對應的環境壓力條件。壓力分辨率為0.1KPa，負壓精度達到0.5級，確保真空度設定的準確性和測試過程的穩定性。通過PID算法實現0.1KPa精準控制。

• 智能化操作平臺：配備7英寸HMI人機界面觸摸屏，操作直觀、簡單。操作人員可直接輸入海拔高度值，系統根據內置海拔-氣壓對照表自動換算并設定相應的模擬真空度，例如輸入5000米，系統自動生成45kPa的真空度。支持多種海拔參數的預設與快速切換。

• 一體化設計：測試儀自帶精密抽真空裝置，無需外接氣源，即開即用，降低了設備配置要求，方便實驗室及生產線現場部署。

• 超厚有機玻璃真空室：采用超厚有機玻璃材質制造真空室，具有強度高、耐壓性好、可視化程度高的特點，便于操作人員觀察內部穿刺及液體吸入過程。真空室設計可同時容納1-6支采血管進行測試，多管同步測試可顯著提高批量檢測效率。

• 專用穿刺與密封裝置：配備專用穿刺裝置和密封結構，確保采血管穿刺過程密封性好、操作便捷，避免因漏氣導致的測試誤差。

• 稱重系統：設備可集成或選配高精度天平（精度0.001g），自動測量采血管充水前后的重量差，通過內置算法換算抽吸體積，確保測試結果的準確性。設備內置真空度傳感器，可同時檢測管內真空壓力，結合溫度傳感器數據，對測量結果進行溫度和壓力補償。

• 環境參數補償：內置氣壓傳感器與溫度補償算法，在非標準大氣壓環境下可自動啟用校正程序，應用附錄NA公式補償環境壓強偏差，并自動記錄水溫，應用密度公式校正體積計算結果，確保不同實驗室測試數據的一致性。

• 數據管理功能：具有數據自動存儲、自動統計模塊，實時顯示真空度曲線及測試結果。支持USB數據導出及打印機直連輸出，測試報告自動生成，滿足數據可追溯性要求。

• 安全保護機制：配置限位保護、過載保護和自動復位功能，確保測試過程安全穩定。

使用方法

依據YY/T 0314-2021標準附錄NB的規定，采血管真空度與體積測試儀的使用應遵循標準化操作流程：

1. 測試條件準備：試驗應在101kPa和20℃±2℃的環境條件下進行，如使用其他環境條件，應進行適當?shù)男ＵＪ褂梅螱B/T 6682的三級水（去離子水），溫度控制在20±2℃。如果環境大氣壓強不是在101kPa下進行，推薦采用附錄G對環境大氣進行校正。

2. 參數設置：在觸摸屏上根據測試需求輸入擬模擬的海拔高度值（如平原0米、2000米、3000米、4000米或5000米）。系統將自動根據標準中的換算關系計算并顯示對應的目標真空度值（范圍0kPa至-45kPa）。例如，輸入5000米，系統自動匹配45kPa真空度。

3. 稱量前采血管重量：在精密天平上稱量待測真空采血管的初始重量，記錄為W1（精確至0.01g）。

4. 安裝與穿刺：使水充滿液體管路，排除液體管路中的氣泡，關閉液路夾。用抽吸裝置使試驗系統達到設定真空度，關閉氣路夾。將稱重后的采血管裝入測試儀配套的穿刺裝置中，確保密封良好。如果持針器組件是散裝供應的，先按制造商的產品使用說明書裝配。

5. 穿刺與充注：手持供試采集器刺入穿刺架上的采集針內，直至針完整地進入管路內腔，啟動測試。將針刺入穿刺自密封橡膠件，并充注采集容器至少1min，或按制造商說明書規定的方法充裝。在此過程中，真空室內的負壓環境精確模擬了采血管在該海拔高度下使用的實際條件，采血管依據內外壓差自動吸入液體介質。

6. 卸壓與稱量：充注完成后，去除針和持針器，擦干采集容器的外表面（如必要），重新稱重采集容器，記錄為W2（精確至0.01g），測定抽出水的量。

7. 計算抽吸體積：根據前后重量差（W2-W1），結合測試介質的密度（通常為1.0g/mL），計算實際抽吸體積。抽吸體積（mL）= （W2-W1） / 介質密度。

8. 結果判定：將實測抽吸體積與采血管標稱的采血量進行比較，標準規定允差范圍為±10%。同一產品需在不同模擬海拔條件下進行測試，以全面評估其高原適應性。對于標稱“高海拔使用”的采血管，抽吸體積偏差通常要求≤±5%。記錄測試數據，保存測試報告。

維護保養

1. 日常清潔：每次測試后，用潔凈軟布擦拭真空室內部及穿刺裝置，去除可能殘留的液體或膠塞碎屑。避免使用腐蝕性清潔劑直接擦拭有機玻璃真空室。

2. 密封性檢查：定期檢查真空室的密封圈及穿刺裝置的密封性能。如發現密封老化或破損，應及時更換，確保真空系統氣密性良好，這是模擬高海拔環境準確性的關鍵。

3. 管路維護：定期檢查連接管路有無老化、松動或堵塞。保持管路通暢。

4. 傳感器保護：避免超量程使用，防止液體進入壓力傳感器管路。

5. 環境管理：測試儀應置于清潔、干燥、無振動的環境中，避免陽光直射和溫度劇烈波動。建議環境溫度控制在10-30℃，相對濕度≤80%。

6. 定期校準：建議每年進行一次全面校準，由具備資質的計量機構執行。使用中如對測量結果產生疑問，應及時進行校準驗證。配合使用的精密天平需按計量規定定期校準，傳感器需定期校準并確保氣源穩定性。

校準方法與周期

1. 校準方法：

   • 壓力校準：使用經計量溯源的標準真空計或數字壓力校驗儀，對測試儀的壓力測量系統進行多點校準（通常覆蓋0至-45KPa范圍）。通過儀器校準程序調整顯示值，使其與標準真空計讀數一致。此項校準直接關系到高海拔環境模擬的準確性。

   • 海拔-真空度換算驗證：依據標準附錄NB中的換算公式，驗證輸入海拔數值與儀器設定的目標真空度之間的一致性。

   • 密封性校準：在真空室內建立指定真空度（如-45KPa），關閉閥門，觀察規定時間內壓力衰減值，確保真空泄漏率符合標準要求。

   • 天平校準：配合使用的精密天平按JJG 1036《電子天平檢定規程》進行定期校準。

   • 溫度補償驗證：驗證儀器的溫度傳感器及補償算法，確保在非標準溫度下的測量結果校正準確。

2. 校準周期：

   • 建議周期為12個月，由具備資質的計量機構執行。

   • 期間核查：可每月使用標準漏孔或標準壓力源進行壓力快速核查，確保測試儀持續處于正常工作狀態。

   • 特殊情形：測試儀經過維修、搬運或?qū)y(cè)試結果產生疑問時，應及時進行校準。

常見故障與排除方法

• 故障一：真空度無法達到設定值或壓力衰減過快。

  • 排除：檢查真空室門是否封閉，密封圈有無異物或老化；檢查穿刺裝置密封性是否良好；檢查管路連接有無松動或破損；檢查內置真空泵工作是否正常。

• 故障二：抽吸體積測試結果重復性差或在同一海拔模擬條件下結果波動大。

  • 排除：檢查天平是否校準且在有效期；確保每次測試前天平已歸零；檢查樣品是否在相同環境條件下充分平衡；確保真空度設定值準確、穩定；確認穿刺時采血管膠塞密封性良好。應確保測試用水溫度控制在20±2℃，且水質符合GB/T 6682三級水要求。

• 故障三：抽吸體積測定結果與標稱值偏差大，或不同海拔模擬條件下的變化趨勢與理論預期不符。

  • 排除：檢查真空度設定是否與模擬海拔高度正確換算；確認采血管是否在有效期內且存儲條件正常；檢查測試介質溫度是否在規定范圍內；確認天平稱量精度是否符合要求（0.001g）?？刹捎酶戒汫對環境大氣壓強進行校正，或依據附錄NA、NB對溫度、氣壓進行校正。

• 故障四：觸摸屏失靈或系統無法啟動。

  • 排除：檢查電源連接。嘗試重啟儀器。若觸摸屏失靈，可能是內部連接問題或屏幕故障，需聯系廠家技術支持。

• 故障五：真空泵異常噪音或過熱。

  • 排除：檢查真空泵油位是否在正常范圍（如為油泵）；檢查散熱風扇是否正常工作；避免長時間連續大負載運行；如問題依舊，需聯系專業維修。

• 故障六：天平稱量數值不穩定或漂移。

  • 排除：確保天平置于穩固、防振的工作臺面上；避免氣流直吹；檢查天平水平狀態；定期進行天平校準。

重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守YY/T 0314-2021《一次性使用人體靜脈血樣采集容器》 等相關標準的最新版本規定，并建立相應的標準操作規程。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。測試結果的判定需嚴格依據標準中的規定（允差±10%）。不同海拔高度的真空度設定可參照標準附錄NB中的計算方法進行換算，真空度負值越大（如-45KPa）對應海拔越高（約5000米）。配合使用的精密天平的精度直接影響測試結果，應特別關注其校準狀態（精度要求0.001g）。非標準環境條件下（氣壓不是101kPa或溫度不是20℃±2℃），需按標準附錄G或附錄NA、NB進行校正。
