螺紋纏繞管式冷凝器在食品行業的應用：高效節能與品質保障的雙重革新

在食品加工領域，冷凝器作為核心設備，承擔著蒸汽冷凝回收、溫度精準控制等關鍵任務。傳統列管式冷凝器因體積龐大、換熱效率低、易結垢等問題，逐漸難以滿足現代食品工業對高效、節能、衛生的需求。而螺紋纏繞管式冷凝器憑借其獨特的三維螺旋結構、高效傳熱性能及耐腐蝕特性，正成為食品行業冷凝技術的革新力量，廣泛應用于牛奶巴氏殺菌、果汁濃縮、啤酒釀造、生物醫藥等多個領域。

一、技術優勢：三維螺旋結構驅動高效傳熱

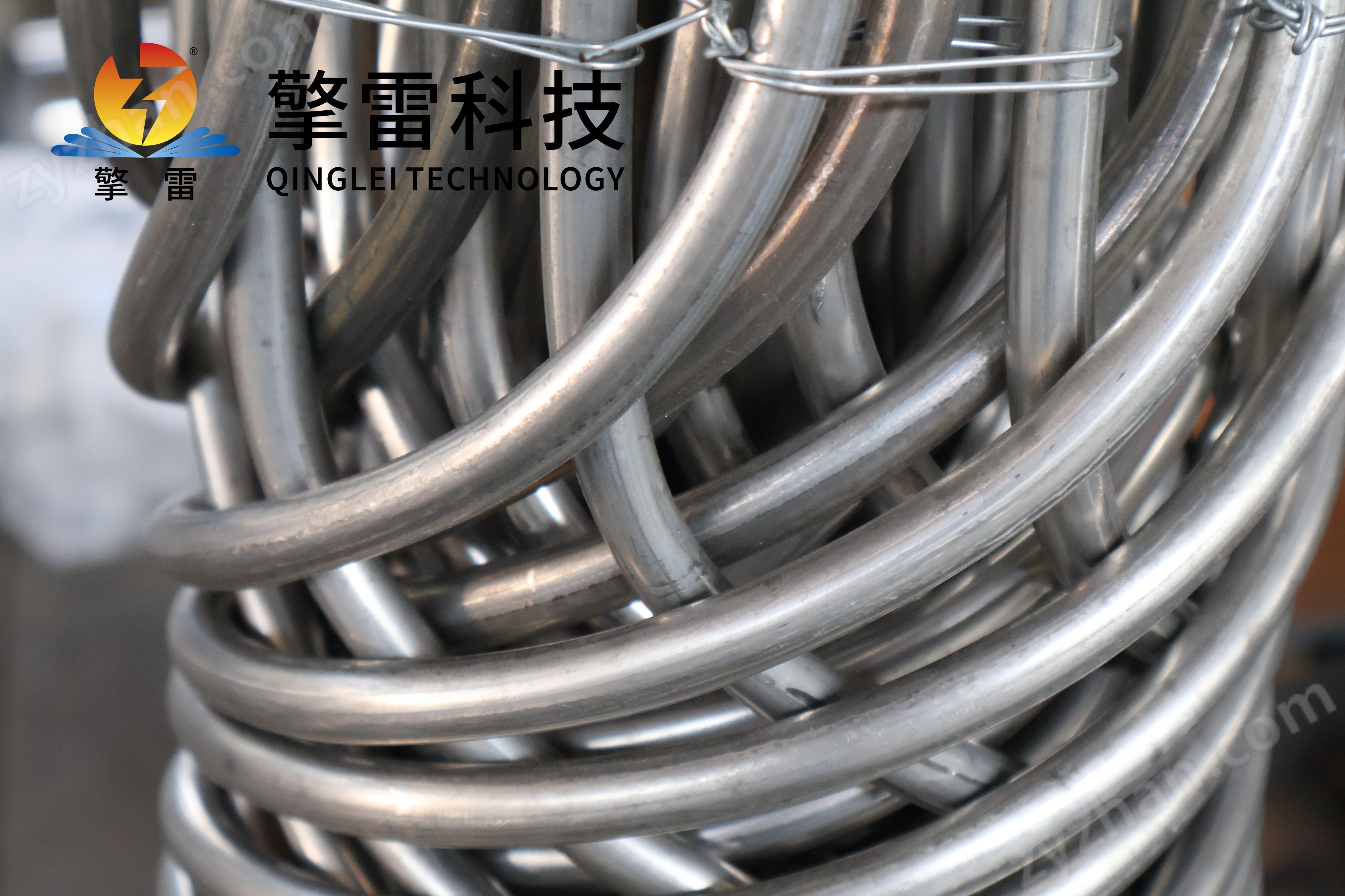

螺紋纏繞管式冷凝器的核心在于其多層立體螺旋管束設計。數百根換熱管以3°—20°的螺旋角反向纏繞于中心筒體，形成三維螺旋通道。這種結構通過以下機制實現高效傳熱：

二次環流強化湍流：螺旋通道內流體受離心力作用，形成垂直于主流方向的二次環流，破壞熱邊界層，使湍流強度較傳統直管提升3—7倍。實測數據顯示，其傳熱系數可達13600 W/(m2·℃)，較傳統列管式設備提升2—3倍。

逆流換熱優化溫差梯度：熱介質（如蒸汽）在管內流動，冷卻介質（如水或空氣）在殼程逆向流動，形成均勻溫度梯度，熱回收效率≥96%，冷凝效率達98%，顯熱回收率超90%。

自補償熱應力設計：管束兩端留有自由段，可隨溫度變化自由伸縮，消除熱應力，避免傳統設備因溫差變形導致的泄漏風險，適應高溫高壓工況（如1200℃高溫氣化爐廢熱回收）。

緊湊結構節省空間：單位體積換熱能力為傳統冷凝器的3—5倍，體積縮小70%，重量減輕30%。例如，某LNG接收站應用后，設備高度降低40%，節省土地成本超千萬元，這一優勢在食品工廠空間有限的場景中尤為突出。

二、食品行業應用場景：從殺菌到濃縮的全流程覆蓋

1. 牛奶巴氏殺菌：保留營養與延長清洗周期

在牛奶巴氏殺菌工藝中，螺紋纏繞管式冷凝器通過精準控溫（72—75℃）實現高效殺菌，同時避免蛋白質變性。其高效傳熱性能使傳熱效率提升25%，殺菌時間縮短30%，限度保留牛奶中的活性營養成分（如乳清蛋白、維生素）。此外，螺旋流道產生的離心力促進冷凝水與氣體的分離，減少不凝氣積聚，結合自清潔設計，清洗周期延長至6個月，較傳統設備提升3倍，顯著降低停機維護成本。

2. 果汁濃縮：提升效率與降低能耗

果汁濃縮需通過蒸發去除水分，傳統列管式冷凝器易因果膠沉積導致?lián)Q熱效率下降。螺紋纏繞管式冷凝器通過以下機制解決這一問題：

高流速設計：螺旋通道內流體流速達3—5 m/s，遠高于傳統設備的0.5—1 m/s，有效抑制果膠附著，污垢沉積率降低70%。

模塊化結構：支持單管束快速更換，維護時間縮短70%，年維護費用降低40%，適應果汁生產季節性波動需求。

節能降耗：某果汁廠應用后，蒸汽消耗量降低25%，年節約能源成本超百萬元，同時提升濃縮效率15%，縮短生產周期。

3. 啤酒釀造：CO?回收與熱量循環利用

啤酒發酵過程中會產生大量CO?氣體，傳統冷凝器回收率僅80%，且熱量浪費嚴重。螺紋纏繞管式冷凝器通過以下創新實現資源高效利用：

高效冷凝回收：CO?回收率達98%，同時回收熱量用于預熱麥芽汁，能源利用率提升25%。

食品級材質保障安全：采用316L不銹鋼或碳化硅復合管束，符合FDA/GMP標準，表面粗糙度Ra≤0.4μm，避免交叉污染，確保啤酒風味純正。

寬溫域運行：支持-20℃至90℃工況，適應啤酒釀造不同階段溫度需求，穩定性和可靠性顯著提升。

4. 生物醫藥：無菌生產與精準控溫

在疫苗、抗生素等生物醫藥生產中，螺紋纏繞管式冷凝器通過以下特性滿足嚴苛要求：

無菌設計：全焊接結構與雙密封O形環設計，確保管程和殼程流體零泄漏，避免微生物污染。

精準控溫：溫度波動≤±1℃，保障酶活性與細胞生長環境，產品純度提升至99.95%。

耐腐蝕性能：適應含Cl?、H?S等腐蝕性介質，在濕氯氣環境中連續運行5年無腐蝕，壽命較傳統設備延長3倍。

三、未來趨勢：智能化與綠色化升級

智能監控與預測性維護：集成物聯網傳感器與AI算法，實時監測溫度、壓力、流量等16個關鍵參數，故障預警準確率>98%。例如，通過數字孿生技術構建設備虛擬模型，優化流道設計，剩余壽命預測誤差<8%，支持無人值守運行。

材料創新拓展應用邊界：研發石墨烯/碳化硅復合材料，熱導率突破300 W/(m·K)，耐溫提升至1500℃，適應超臨界CO?發電等工況；納米涂層技術實現自修復功能，設備壽命延長至30年以上。

綠色制造與循環經濟：采用生物基潤滑劑與可降解材料，降低VOCs排放90%；建立鈦合金廢料回收體系，材料閉環利用率達95%，生產成本降低20%。

四、結語

螺紋纏繞管式冷凝器通過三維螺旋結構、高效傳熱機制與智能化控制，重構了食品行業冷凝技術的價值體系。其不僅在牛奶殺菌、果汁濃縮等傳統領域?qū)崿F(xiàn)效率與品質的雙重提升，更在生物醫藥、氫能儲能等新興領域展現出廣闊前景。隨著“雙碳"目標推進，該設備將成為食品工業節能減排、綠色轉型的核心裝備，助力行業向更高效、更清潔的方向邁進。
